Szárvezető szűrési segédlet
A cső belső átmérő névleges méret.
A cső további illesztési megmunkálást igényel.
A pontos méretekért érdeklődjön kollégáinknál.
A rövid kivitelű szárvezető leírása
- A rövid kivitelű szárvezető méretét tekintve kompakt megoldást jelenthet olyan alkalmazási területeken, ahol korlátozott hely áll rendelkezésre.
- A rövid kivitelű szárvezető méretéből eredően kevesebb vezetést és kisebb stabilitást nyújt a dugattyúrúdnak, mint a középhosszú és normál kivitel.
- Alkalmas lehet alacsonyabb igénybevételű munkahengerek alkalmazásánál, ahol a maximális nyomás nem haladja meg a 200 bar-t.
- Anyaga öntöttvas.

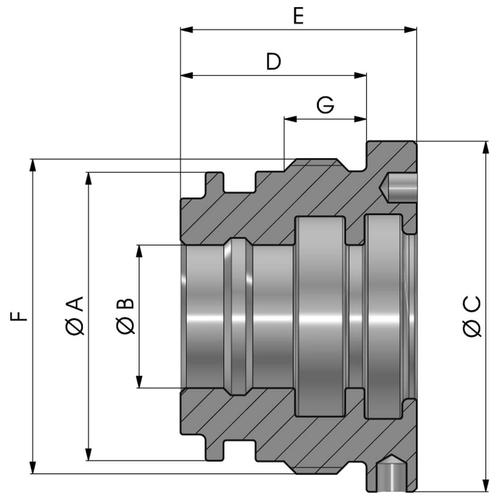

A rövid kivitelű szárvezető mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | E | F | G | kg |
|---|---|---|---|---|---|---|---|---|
| NV05040B20 | 40 | 20 | 49 | 26 | 33 | M44x1.5 | 11 | 0,21 |
| NV05040B25 | 40 | 25 | 49 | 26 | 33 | M44x1.5 | 11 | 0,16 |
| NV06050B25 | 50 | 25 | 59 | 28 | 36 | M54x1.5 | 13 | 0,37 |
| NV06050B30 | 50 | 30 | 59 | 28 | 36 | M54x1.5 | 13 | 0,30 |
| NV07060B25 | 60 | 25 | 69 | 33 | 41 | M64x1.5 | 16 | 0,68 |
| NV07060B30 | 60 | 30 | 69 | 33 | 41 | M64x1.5 | 16 | 0,60 |
| NV07060B32 | 60 | 32 | 69 | 33 | 41 | M64x1.5 | 16 | 0,56 |
| NV07060B35 | 60 | 35 | 69 | 33 | 41 | M64x1.5 | 16 | 0,51 |
| NV08070B35 | 70 | 35 | 79 | 33 | 41 | M74x1.5 | 16 | 0,82 |
| NV08070B40 | 70 | 40 | 79 | 33 | 41 | M74x1.5 | 16 | 0,71 |
| NV09280B40 | 80 | 40 | 92 | 36 | 46 | M85x2 | 18 | 1,21 |
| NV09280B50 | 80 | 50 | 92 | 36 | 46 | M85x2 | 18 | 0,96 |
| NV11510B50 | 100 | 50 | 114 | 45 | 55 | M105x2 | 22 | 2,26 |
| NV11510B60 | 100 | 60 | 114 | 45 | 55 | M105x2 | 22 | 1,86 |
